बेंच टॉप सरफेस ग्राइंडर

रुशान शुआंगक्सिंग मशीन टूल मैन्युफैक्चरिंग कंपनी लिमिटेड चीन में बेंच टॉप सरफेस ग्राइंडर के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। प्रचुर अनुभव के साथ, हमारा कारखाना प्रतिस्पर्धी मूल्य के साथ चीन में बने उच्च गुणवत्ता वाले उपकरण प्रदान करता है। अनुकूलित सेवा के लिए हमसे संपर्क करने के लिए आपका स्वागत है।

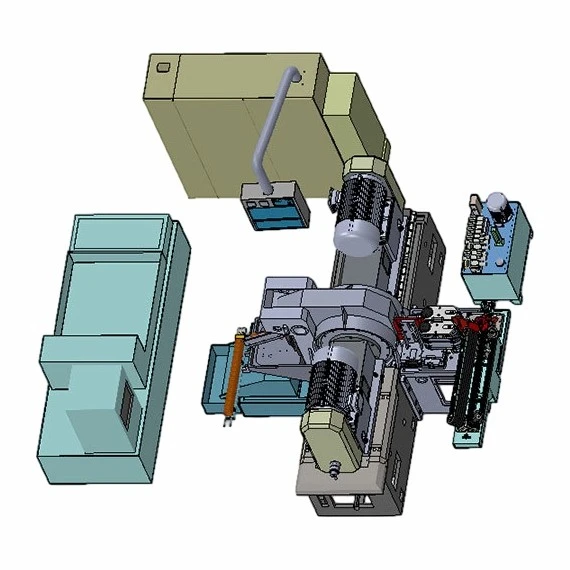

यह कॉम्पैक्ट फ़्लोर माउंटेड ग्राइंडिंग यूनिट गोलाकार धातु के रिक्त स्थान के मिश्रित बैचों को संभालने वाली नौकरी की दुकानों के लिए बनाई गई है, जो एक संघनित पदचिह्न के साथ भारी काटने की शक्ति को संतुलित करती है जो मानक परिष्करण कोशिकाओं में फिट होती है। यह रिक्त आकारों के एक विस्तृत स्पेक्ट्रम को समायोजित करता है, जो 60 मिमी मोटी रिंग भागों तक सभी तरह से पतले 1.5 मिमी वॉशर को कवर करता है, जिससे मिश्रित उत्पादन शेड्यूल के लिए अलग-अलग छोटे और बड़े प्रारूप वाले पीसने वाले उपकरणों के बीच स्विच करने की आवश्यकता समाप्त हो जाती है।

सभी सटीकता डेटा का परीक्षण निरंतर मानक संचालन के तहत किया जाता है, जो वर्कपीस सामग्री की कठोरता के आधार पर मामूली बदलावों के अधीन होता है:

• समानांतर अंतर: 0.01 मिमी
• क्रॉस-बैच मोटाई विचलन: 0.03 मिमी
• अंतिम सतह खुरदरापन: Ra 0.32 μm

समान समानांतर सपाट चेहरे अंतिम निरीक्षण से पहले आवश्यक माध्यमिक मैनुअल पॉलिशिंग चरणों को कम करते हुए, तैयार गोलाकार घटकों के लिए असेंबली क्लीयरेंस विसंगतियों को कम करते हैं।

मशीन का कार्यशील लिफाफा सबसे आम मध्य -आकार के गोलाकार वर्कपीस को कवर करता है:

• प्रक्रिया योग्य वर्कपीस व्यास: Ø30 मिमी से Ø260 मिमी
• समर्थित रिक्त मोटाई: 1.5 मिमी से 60 मिमी

इसमें 750×60×50 मिमी मानक ग्राइंडिंग व्हील का उपयोग किया जाता है। चौड़ी अपघर्षक सतह चौड़े व्यास वाले रिक्त स्थान पर समान संपर्क प्रदान करती है, जिससे दैनिक चलने के दौरान व्हील ट्रूइंग की आवृत्ति कम हो जाती है। 130 मिमी वर्टिकल ग्राइंडिंग हेड स्ट्रोक अदला-बदली योग्य फिक्सचर जिग्स के लिए पर्याप्त जगह बनाता है, जो अति पतले सीलिंग वॉशर और मोटे बियरिंग रिंग स्टॉक के बीच त्वरित बदलाव का समर्थन करता है।

770 आर/मिनट की निश्चित स्पिंडल रोटेशन गति को मिश्र धातु और कार्बन स्टील रिक्त स्थान में स्टॉक हटाने की दक्षता और चिकनी सतह बनावट को संतुलित करने के लिए ट्यून किया गया है। दो स्वतंत्र समायोज्य गति श्रेणियाँ प्रत्येक पीसने के चरण के अनुकूल होती हैं:

• मुख्य फीडिंग गति समायोज्य 2-12 मीटर/मिनट: तेजी से रफ स्टॉक हटाने के लिए उच्च गति, परिष्कृत सतह परिष्करण के लिए धीमी दर
• व्हील ड्रेसर यात्रा गति 0.5-1.5 मीटर/मिनट: नियंत्रित ट्रूइंग लंबी उत्पादन शिफ्ट के माध्यम से स्थिर अपघर्षक किनारे ज्यामिति को बनाए रखता है

युग्मित 22kW ग्राइंडिंग हेड मोटरें एक साथ दो-तरफा ग्राइंडिंग के लिए मैचिंग कटिंग टॉर्क प्रदान करती हैं। जुड़वां मोटर सेटअप समान रूप से परिचालन कंपन को फैलाता है, असंतुलित कटिंग लोड के तहत आयामी विरूपण की संभावना वाले पतले रिक्त स्थान पर असमान सपाटता से बचाता है।

3500 × 3000 × 1850 मिमी के बाहरी आयामों के साथ 12000 किलोग्राम वजन वाला, सॉलिड कास्ट फ्रेम बैक से {5 से लेकर बैक बैच रन के दौरान सूक्ष्म कंपन को दबा देता है। इसकी बेंच शैली कॉम्पैक्ट बिल्ड पूर्ण औद्योगिक भारी ग्राइंडर के बड़े पदचिह्न से बचती है, जिससे विशेष फाउंडेशन अपग्रेड के बिना छोटे से मध्यम वर्कशॉप फिनिशिंग लाइनों में एकीकरण सरल हो जाता है।

यह बेंच ग्राइंडिंग इकाई बियरिंग रिंग, मेटल सीलिंग वॉशर, पंप डिस्क पार्ट्स और सामान्य गोलाकार मैकेनिकल ब्लैंक बनाने वाली छोटी और मध्यम आकार की घटक कार्यशालाओं में काम करती है। यह मिश्रित आकार के बैच प्लानर फिनिशिंग को सुव्यवस्थित करता है, फिक्स्चर स्वैप डाउनटाइम में कटौती करता है और दैनिक उत्पादन शेड्यूल के लिए लगातार तैयार हिस्से की पैदावार बढ़ाता है।

Q1: क्या यह बेंच इकाई एक ही उत्पादन शिफ्ट में पतले वॉशर और मोटे रिंग ब्लैंक दोनों को संसाधित कर सकती है?

उत्तर: हाँ, इसकी विस्तृत मोटाई सीमा 1.5{1}}60मिमी और एडजस्टेबल वर्टिकल ग्राइंडिंग हेड स्ट्रोक बिना किसी बड़े फिक्सचर रीवर्क के अल्ट्रा{2}}पतली और मध्यम-मोटी गोलाकार वर्कपीस के बीच निर्बाध स्विचिंग का समर्थन करता है।

Q2: मिश्रित ब्लैंक उत्पादन के लिए दोहरी 22kW मोटर सेटअप क्या लाभ प्रदान करता है?

ए: संतुलित दोहरी पावर आउटपुट पतले स्टॉक पर हल्की फिनिशिंग और मोटे रिक्त स्थान पर मध्यम स्टॉक हटाने दोनों के लिए स्थिर कटिंग बल प्रदान करता है, जबकि कंपन को सीमित करता है जो बैचों में असमान समानता का कारण बनता है।

Q3: क्या कॉम्पैक्ट बेंच फ्रेम लंबे समय तक चलने वाली मशीनिंग स्थिरता से समझौता करता है?

उत्तर: 12-टन का सॉलिड कास्ट बेस परिचालन कंपन को प्रभावी ढंग से अवशोषित करता है, मानक फैक्ट्री फर्श पर कई घंटे के निरंतर संचालन के माध्यम से लगातार समानता सहनशीलता बनाए रखता है।
